KBSG系列隔爆矿用变压器是专为煤矿井下及含有爆炸性气体、粉尘等危险场所设计的三相蓟州干式变压器。该产品具有隔爆外壳，能够在内部发生爆炸时阻止火焰向外传播，确保外部爆炸性环境安全。其外壳结构设计、制造与检验严格遵循GB 3836.1、GB 3836.2及《煤矿安全规程》等标准和规程要求，广泛应用于井下中央变电所、采区变电所及掘进工作面等场所，作为供配电设备的核心部件。

一、产品概述

KBSG隔爆矿用变压器（又称矿用隔爆型蓟州干式变压器）采用空气自冷或自然冷却方式，铁芯与绕组不浸渍绝缘油，消除漏油隐患，维护简便。变压器整体安装于高强度钢板焊接而成的隔爆外壳内，所有电气连接通过符合隔爆要求的电缆引入装置引出，实现完全隔离。该系列变压器容量覆盖50kVA至1000kVA及以上，可根据用户需求调整电压组合，满足井下不同机电设备的供电需求。

二、外壳结构设计

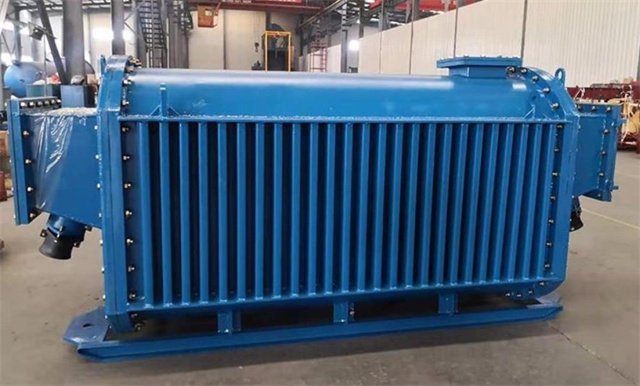

外壳是KBSG变压器实现隔爆功能的关键部件，采用优质碳素钢板经数控切割、折弯、焊接而成，结构紧凑、刚度高，能承受内部爆炸产生的更大压力而不发生变形或损坏。外壳主要结构包括：

• 壳体与盖板：箱体与箱盖采用止口式或平面式隔爆接合面，接合面宽度和间隙严格符合GB 3836.2规定的更大实验安全间隙（MESG）要求，接合面最小宽度不小于25mm，表面粗糙度不低于Ra6.3，并经过磷化、钝化处理以防腐蚀。

• 隔爆紧固件：所有紧固螺栓采用高强度防松螺栓，并配有弹簧垫圈或防松帽，紧固后必须有防松措施。螺栓头部设有“禁止带电开盖”警示标志，确保维护安全。

• 电缆引入装置：采用压盘式或压紧螺母式隔爆引入装置，内设橡胶密封圈，电缆穿入后压紧密封，既能承受内部爆炸压力，又可有效阻止外部水分、煤尘侵入。引入装置数量可根据进出线回路数定制。

• 散热结构：外壳表面焊接有散热翅片，增大散热面积，提高自然冷却效率，保证变压器在额定负载下温升不超过允许值。

• 接地装置：外壳内、外设有接地螺栓，并标有接地符号，确保设备与井下接地网可靠连接，保障人身与设备安全。

三、主要特点

• 隔爆性能可靠：外壳具备高机械强度，内部爆炸产生的火焰经隔爆接合面缝隙时被充分冷却，无法引燃外部爆炸性气体，防爆标志为Ex d I（煤矿用隔爆型）。

• 干式绝缘环保：采用H级或C级绝缘材料（如诺梅克斯纸、聚酰亚胺薄膜、玻璃纤维增强树脂等），具有优良的耐热、耐潮、抗冲击性能，且无油、无污染、无火灾隐患。

• 低损耗、高效率：铁芯选用优质低损耗冷轧取向硅钢片，采用45°全斜接缝和无绑扎拉板结构，空载损耗和负载损耗均优于标准，节能效果显著。

• 耐候适应性强：线圈真空浸漆并高温固化处理，整体绝缘强度高，能适应井下高湿度、煤尘频繁、有振动的恶劣环境。

• 运行安全可靠：配备温度监控接口，可外接温度控制器，实现超温报警与跳闸保护；外壳防护等级为IP54或IP65，可有效防止固体异物和喷水进入。

• 安装灵活方便：变压器底部装有滚轮，可在轨道上移动，便于井下搬运和安装；顶部设有起吊吊环，满足不同运输条件要求。

四、用途与应用环境

KBSG系列隔爆矿用变压器专为煤矿井下有瓦斯、煤尘爆炸性混合物及潮湿、滴水的场所设计，适用于交流50Hz、额定电压10kV或6kV的供电系统，直接为采煤机、掘进机、刮板输送机、皮带输送机、乳化液泵站、照明及信号等设备提供低压电源。典型应用环境条件如下：

• 海拔高度不超过2000m（超过时需降容使用）；

• 环境温度：-20℃～+40℃；

• 空气相对湿度：月平均湿度不大于95%（25℃时）；

• 安装地点有甲烷或煤尘爆炸性混合物，但无剧烈震动和冲击；

• 无足以腐蚀金属和破坏绝缘的气体和蒸汽。

五、技术规格

以下为KBSG系列常用规格的主要技术参数，具体可依据用户需求定制特殊电压组合和容量：
